如何用UG出工程图_世界独家
发布时间：2023-02-10 07:50:40   来源：上海商报

UG的制图功能也是相当强大的，比CAD要方便、灵活的多。


(相关资料图)

工具/原料

  • UG软件

方法/步骤

  1. 1

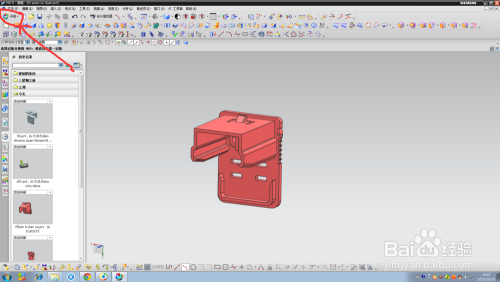

    进入制图模块（模型我已经建好了，直接说出图），

    方法：开始—制图 或者直接按 Ctrl+Shift+D就进入到制图模块了

    如何用UG出工程图如何用UG出工程图
  2. 2

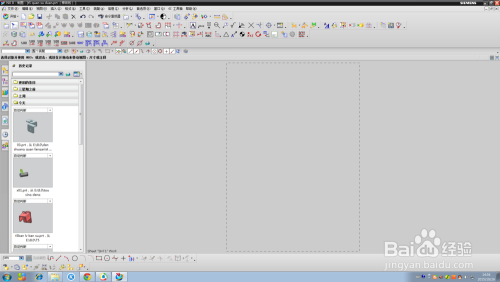

    选图纸，很简单如下图

    如何用UG出工程图如何用UG出工程图
  3. 3

    添加投影视图

    如何用UG出工程图如何用UG出工程图
  4. 4

    如何添加剖视图，局部放大视图、局部剖，断开视图等等。

    如何用UG出工程图如何用UG出工程图
  5. 5

    我简单标注了一下，接下来我们导入图框，图框根据自己公司需要自己画好，放到自己能找得到的文件夹中。我的图框如下

    方法：文件 — 导入 — 部件 — 确定 — 找到自己的图框 — 确定

    如何用UG出工程图如何用UG出工程图如何用UG出工程图
  6. 6

    当我们把兔做好了，如果以后你的模型改了，怎么修改工程图，很简单只需要更新一下就ok。

    如何用UG出工程图
  7. 7

    UG出的工程图如何转化成CAD，这就简单了

    首先你要转成CGM（多义线图），再把CGM转成CAD就好了，看下图

    如何用UG出工程图
  8. 8

    然后再选 文件 — 导入 — CGM — 刚才导出的图 — 确定

    如何用UG出工程图
  9. 9

    然后再把它导出去，这样导出的CAD图纸很全，不会丢失文件的。

    如何用UG出工程图END

注意事项

  • 结合实例多练习，多尝试很快就掌握了
